中央空調水系統安裝構成

　　空調水系統主要是水基的，用于大型家庭住宅和其他比其他空調系統更節能、更環保的大型建筑。那么中央空調水系統的安裝部件有哪些呢?讓我們來看看!


　一、中央空調水系統組成

　　1、主機、


　　其工作循環由壓縮機、蒸發器、冷凝器和制冷劑(制冷劑)主機部分組成，具體如下：


　　首先，低壓氣態制冷劑被壓縮機加壓進入冷凝器，在那里逐漸冷凝成高壓液體。在冷凝過程中，制冷劑釋放出大量的熱能，被冷凝器中的冷卻水吸收，送到外面的冷卻塔，最后釋放到大氣中。當冷凝器中的高壓液態制冷劑流經蒸發器前的節流減壓裝置時，由于壓力突然變化而蒸發，形成氣液混合物進入蒸發器。制冷劑在蒸發器中蒸發，從凍結的水中吸收熱量并將其降低到較低的溫度。在蒸發器中蒸發的制冷劑變成低壓氣體，重新進入壓縮機。


　　2、冷卻水循環


　　冷卻泵部分、冷卻水管道、冷凝器和冷卻塔等。同時，冷凍水系統的室內熱交換會帶走室內的大量熱量。熱能通過主機內的制冷劑和冷卻水的溫度傳遞給冷卻水。冷卻水泵進入加熱冷卻塔(出口)與大氣進行熱交換，降溫后返回主機冷凝器(回水)。


　　3. 水循環


　　該部分由冷凍水泵、室內風機和冷凍水管組成。主機蒸發器排出的低溫冷凍水經冷凍泵加壓進入冷凍水管道(出水)，進入室內進行熱交換，帶走室內熱量，返回主機的蒸發器。主機(回水)。室內風機用于通過冷凍水管吹掃空氣，降低空氣溫度，加速室內熱交換。


　二、中央空調水系統安裝

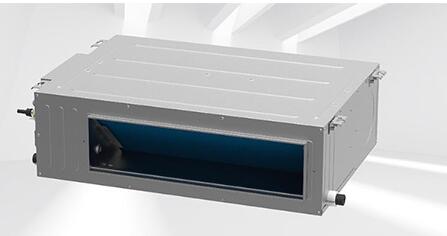

　　風機盤管安裝


　　1、安裝程序


　　檢查文件箱、備件、附件是否完好，確定室內機位置和尺寸是否良好，臂架位置;所需的輔助結構一應俱全，如螺釘、螺母、墊圈、帆布、鐵條、燕尾線等;準備必要的工具，如腳手架、梯子、活動扳手、鐵錘、鐵錘、叉扳手、鉗子、鋸子、卷尺、標牌等。


　　2. 安裝規范


　　安裝風機盤管時，注意確保風機、盤管、外殼和絕緣層完好。屋面與卷材的距離不應小于30mm，所有室內吊裝均應設置回波紋管，以免影響使用效果。進、出、排水管接頭應密封，管道必須保溫，盤管出口連接應軟連接，接口應牢固嚴密，風機盤管時應清洗冷凝水盤。單元已安裝。


　　風機盤管安裝好后，風機葉輪應輕輕轉動，檢查摩擦聲。水壓試驗完成后，及時保護風機盤管產品，防止冷凝管落入盤內結垢堵塞。


　　管道安裝


　　1、安裝程序


　　根據安裝圖確定管道方向和布置，用電錘鉆孔并安裝支吊架，管道除銹防腐處理后與風機連接。管道全部安裝好后，進行管道試壓，然后對管道進行保溫。


　　中央空調水系統管道保溫材料應選擇防水效果好、柔韌性好、阻燃的橡塑保溫材料。在混凝土施工過程中，保溫材料的外觀應保持清潔，不受拉力。隔熱界面之間的膠帶應無裂紋。如果保溫管需要切割后再安裝，切割時可將截面朝內用專用膠粘牢。


　　2. 安裝規范


　　給主機系統、水泵、風機盤管、出水口應安裝阻尼撓性接頭;排氣閥安裝在最高和最低處st點并提供手動排水閥。冷凝水管應保持一定的坡度，以保證冷凝水順利排出，然后完成溶解氧水試驗。此外，支架和導管應防止墊的Salvatore枯木之間進行必要的冷卻，防止使用管道時出現“冷橋”現象。


　　泵入口應裝有過濾器，進料系統應與系統回水管相連，便于拆卸和清洗。管道吊架安裝時應與管道緊密接觸并固定牢固。


　　如果出水順暢，冷凝水管口無滲水現象，則安裝成功。


　　冷卻塔安裝


　　1、安裝過程中應考慮負載、環境條件、安裝空間的大小，保證系統安裝后有足夠的熱交換空間，保證系統的正確運行。冷卻塔應水平安裝，單臺水平和垂直冷卻塔為2/1000公差。


　　2、冷卻塔出口和噴嘴的方向和位置要正確，分布均勻。風機葉片端部與塔體外圍徑向間隙應均勻，葉片角度應一致。


　　安裝水泵和配件


　　1、泵的平面位置和標高允許有10mm的偏差，地腳螺栓的安裝應垂直、嚴密，并與設備底座緊密接觸，以減少運行時產生的噪音。


　　2、墊子應放置正確、平穩、緊密接觸。每套不得超過3件。


　　3、減振器與泵基礎連接牢固，基礎嚴密。


　　風口安裝


　　1、中央空調系統在安裝室內機前，與裝飾面部分相連的送回風口應密封嚴密，以免回風不足影響效果。


　　2、同一大廳、同一房間的同一出風口安裝高度應相同，排列整齊。安裝時應保證水平與垂直，框架與建筑裝飾面緊密，無明顯縫隙。


　　3. 如果尺寸不一致，開關安裝應與其他開關在邊緣和底線上對齊。
